Polymaker Fiberon™ PA6-GF25 Cinza - 1.75mm - 500g

Ref. FG02001

O Polymaker Fiberon™ PA6-GF25 é um filamento nylon reforçado. É um material resistente e técnico projetado para aplicações industriais. Graças ao seu reforço em fibras de vidro, ele garante uma resistência excepcional e alta resistência térmica (191°C).

Carretel de 500g, filamento com diâmetro de 1,75 mm. Anteriormente referido como PolyMide PA6-GF.

  • Reforço com fibras de vidro (25%) para maior rigidez.
  • Excelente estabilidade dimensional e baixa deformação.
  • Alta resistência térmica, ideal para peças mecânicas.
  • Boa aderência à mesa para impressões confiáveis e precisas.
28,92 € s/iva

IVA a 23%, ou seja, 35,57 € incluindo impostos.

Em estoque Envio gratuito para encomendas superiores a 39.9€

Encomendado antes das 13:00, será entregue à sua porta amanhã!

Obtenha um orçamento instantâneo

Os nossos especialistas estão ao seu dispor para responder às suas perguntas e fornecer conselhos em info@polyfab3d.com .

Entrega em 48/72 horas

Encomenda antes das 13 horas. Envio no mesmo dia

Entrega gratuita

Entrega gratuita perto de si a partir de 69,90€

Assistência Premium

As nossas equipas estão à disposição para responder a todas as suas perguntas

Mais de 2000 produtos

Uma vasta escolha de produtos das maiores marcas

Polymaker Fiberon™ PA6-GF25 Cinza - 1.75mm - 500g

O filamento Polymaker Fiberon™ PA6-GF25 é um material técnico de alto desempenho, projetado para atender às necessidades de aplicações exigentes. Composto por nylon PA6 reforçado com 25% de fibras de vidro, oferece uma rigidez excepcional, uma excelente resistência mecânica e uma grande estabilidade térmica. Perfeito para a fabricação de peças industriais, garante uma impressão confiável e durável.

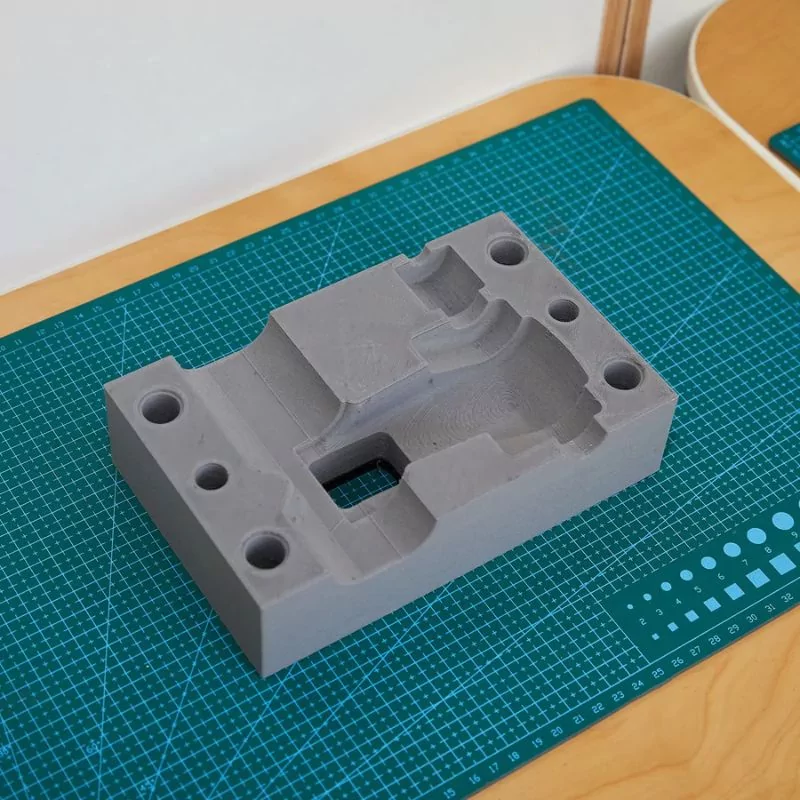

Graças ao seu reforço em fibras de vidro, este filamento garante baixa deformação durante a impressão, limitando o warping e melhorando a aderência à mesa. Seja para componentes mecânicos, suportes ou ferramentas robustas, o Fiberon™ PA6-GF25 é uma solução ideal para profissionais que procuram um material resistente e durável.

Pontos fortes do Polymaker Fiberon™ PA6-GF25

  • Excepcional resistência e rigidez: A adição de 25% de fibras de vidro confere ao filamento uma resistência mecânica superior.
  • Excelente resistência térmica: Capaz de suportar altas temperaturas (191°C), ideal para ambientes industriais.
  • Baixa deformação na impressão: Estabilidade dimensional otimizada para impressões precisas.
  • Boa aderência à mesa: Reduz os riscos de warping e garante uma boa fixação das peças impressas.

Dicas de impressão

  • Temperatura de extrusão: 280-300°C para garantir uma fusão homogênea.
  • Temperatura da mesa: 40-50°C para uma adesão ideal.
  • Velocidade de impressão: até 300 mm/s.
  • Bico recomendado: Recomenda-se o uso de um bico de aço temperado ou rubi para evitar o desgaste devido às fibras de vidro.
  • Armazenamento: Armazene o filamento em um ambiente seco. Se estiver em um ambiente úmido, seque o filamento antes de usar (100°C por 10 horas em um forno convencional ou 18h no nível 3 com o PolyDryer).
  • Recozimento: Um tratamento térmico pós-impressão a 80-100°C por 16h melhora ainda mais a resistência mecânica.
Velocidade máxima

300 mm/s

  • 🎯 Colaboramos com as empresas.
  • 📦 Stock na Europa
  • 🚚 Envio em 24 horas
  • 🔐 Pagamentos seguros
  • 🔙 14 dias para mudar de ideias
  • 📱 Precisa de conselhos? Contacte o apoio técnico

Tem uma pergunta? Precisa de ajuda? Contacte-nos, será um prazer ajudá-lo.

✉️ Contacte-nos

A nossa equipa está disponível de segunda a sexta-feira, das 10 às 12 horas e das 14 às 17 horas.

Especificações para Polymaker Fiberon™ PA6-GF25 Cinza - 1.75mm - 500g

Technologie / Produit

Tecnologia
FDM
Velocidade máxima
300 mm/s
Material
PA
Aspeto visual
Opaco
Diâmetro
1.75 mm
Sensibilidade à humidade
Forte
Aplicação
Prototipagem, Produção, Parte funcional
Odor
Sim
Nocivo
Sim
Nível de dificuldade
Intermediário
Marca
Polymaker
Tipo de produto
Filamento 3D
Cor
Cinzento
Peso líquido
500 g

Valeurs techniques

Temperatura de transição vítrea
70 °C
Temperatura de deformação sob carga (0,45 MPa)
191 °C
Temperatura de deformação sob carga (1,8 MPa)
158 °C
Temperatura VICAT
211,7 °C
Charpy
17 kJ/m²
Resistências
Engenharia mecânica
Módulo de tração
4431 Mpa
Módulo de flexão
4637 Mpa
Alongamento máximo na rutura
3 %
Densidade
1.2 g/cm3

Extrusion

Tipo de bocal
Aço, Rubi
Tipo de consumível
Filamento não proprietário (sistema aberto)
Temperatura mínima de patamar
40 °C
Temperatura máxima do tabuleiro
50 °C
Temperatura mínima de extrusão
280 °C
Temperatura máxima de extrusão
300 °C
Velocidade mínima
30 mm/s
Velocidade máxima
300 mm/s
Diâmetro mínimo do bocal
0.5 mm
Compatibilidade do cabo de aço
Sim
Sensibilidade à deformação
Média
Compatível com AMS
Não

Équipements spécifiques

Compartimento de impressão fechado
Sim
Filtragem
HEPA, Carvão

Installation / Prérequis

Tipo
Filamento na bobina
Caixa fornecida
Sim
Material da bobina
Cartão

Customer reviews about Polymaker Fiberon™ PA6-GF25 Cinza - 1.75mm - 500g

Também pode gostar

Product added to wishlist
